Cường Độ Đinh Chống Cắt – Tiêu Chuẩn, Thông Số Và Cách Kiểm Tra

Cường độ đinh chống cắt là một trong những yếu tố quan trọng trong thiết kế kết cấu thép – bê tông, đặc biệt là trong các công trình xây dựng yêu cầu khả năng chịu lực cao. Đinh chống cắt, hay còn gọi là shear stud, đóng vai trò là điểm kết nối giữa thép và bê tông, giúp truyền tải lực cắt từ bê tông lên thép hoặc ngược lại.

Bài viết này cung cấp một cái nhìn toàn diện về thông tin, đặc tính, ứng dụng và Cường độ đinh chống cắt hiện nay mới nhất, giúp bạn lựa chọn chính xác nhất cho dự án của mình.

Sắt Thép SATA tự hào là đại lý chính hãng, chuyên cung cấp các sản phẩm Đinh chống cắt chất lượng cao. Với cam kết mang đến cho khách hàng những sản phẩm chính hãng, bền bỉ và đa dạng, Sắt Thép SATA luôn là lựa chọn hàng đầu cho các công trình xây dựng.

1. Cường Độ Đinh Chống Cắt Là Gì? Các Yếu Tố Quyết Định Độ Bền Kết Cấu

» Khái Niệm Cường Độ Đinh Chống Cắt «

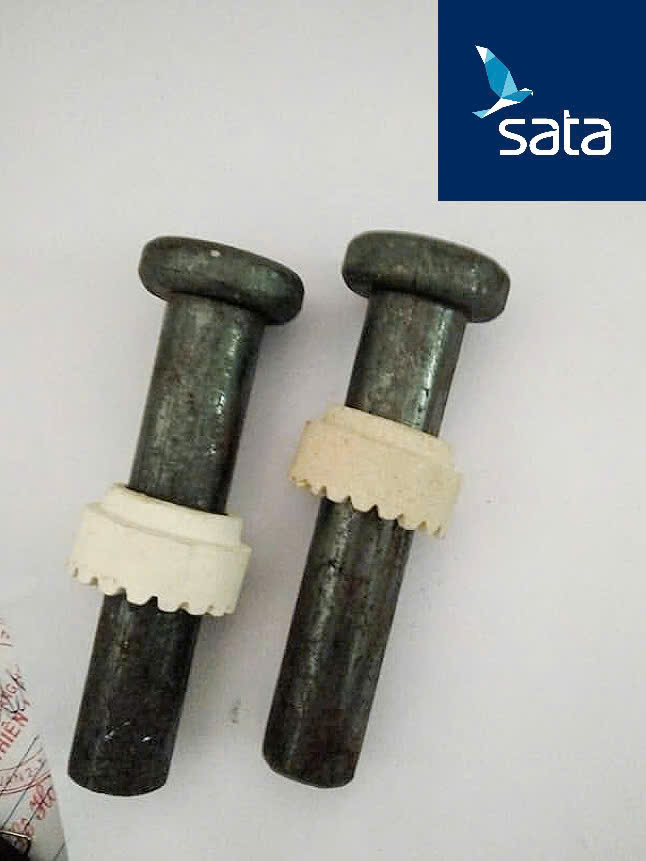

Đinh chống cắt (tiếng Anh: Shear Connector Studs) là loại chi tiết dùng để liên kết chắc chắn giữa kết cấu thép (ví dụ: dầm thép) và kết cấu bê tông (ví dụ: bản sàn bê tông) trong các hệ kết cấu liên hợp. Đinh chống cắt giúp truyền tải trọng cắt ngang giữa thép và bê tông, đảm bảo hai vật liệu này hoạt động đồng bộ như một thể thống nhất, thay vì làm việc riêng lẻ.

Cường độ đinh chống cắt là khả năng của đinh chịu được lực cắt tối đa trước khi xảy ra phá hoại (gãy, đứt hoặc bật ra khỏi bê tông).
Nó là một thông số rất quan trọng quyết định khả năng chịu tải và độ bền lâu dài của công trình.

» Các Yếu Tố Quyết Định Cường Độ «

✔️ Vật Liệu Chế Tạo Đinh

• Đinh chống cắt thường được làm từ thép cường độ cao, như thép carbon hoặc thép hợp kim có tính hàn tốt.

• Cường độ chịu kéo danh định của thép (fukf_{uk}fuk​) càng cao thì đinh càng khỏe, cường độ chịu cắt càng lớn.

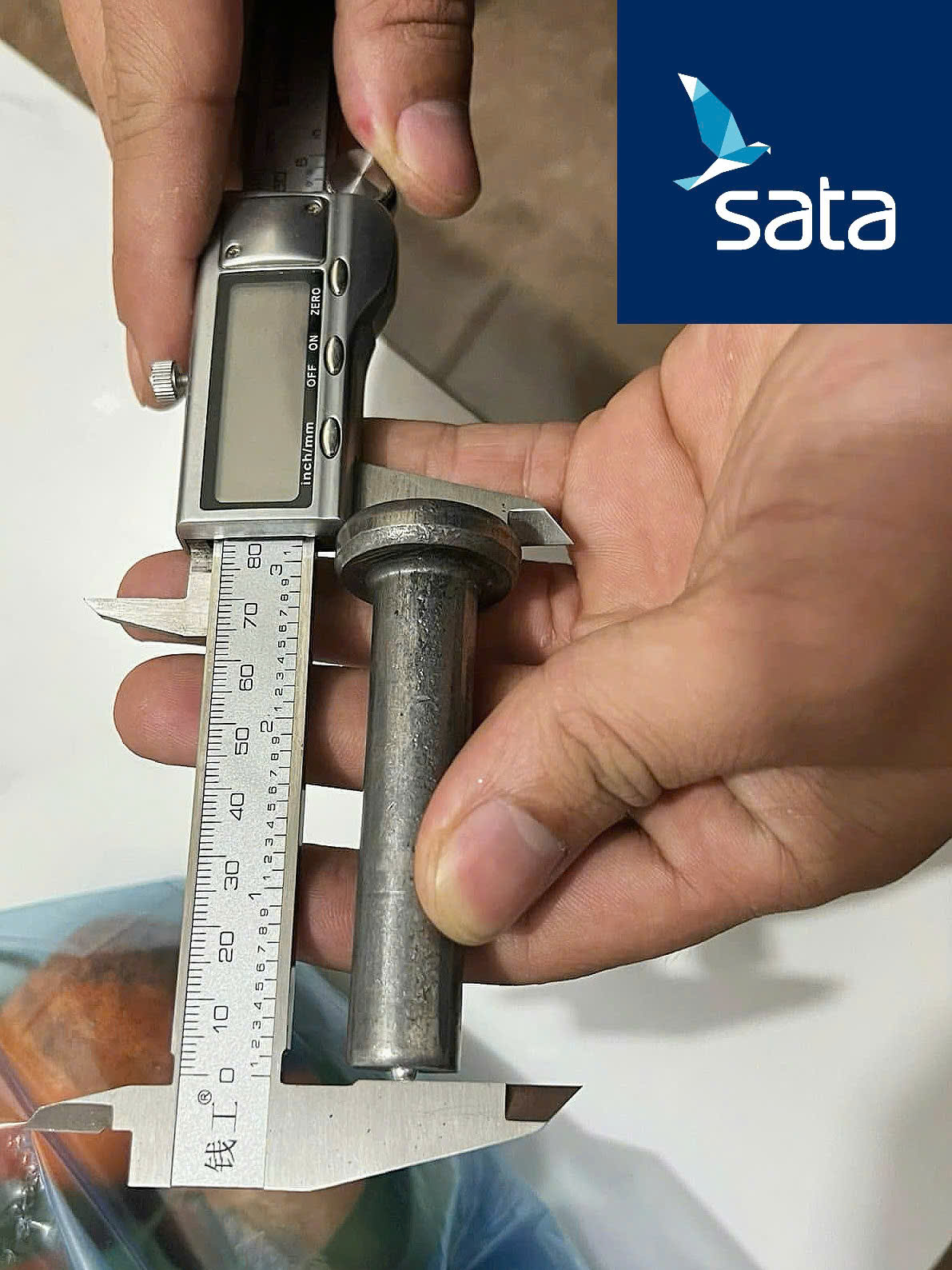

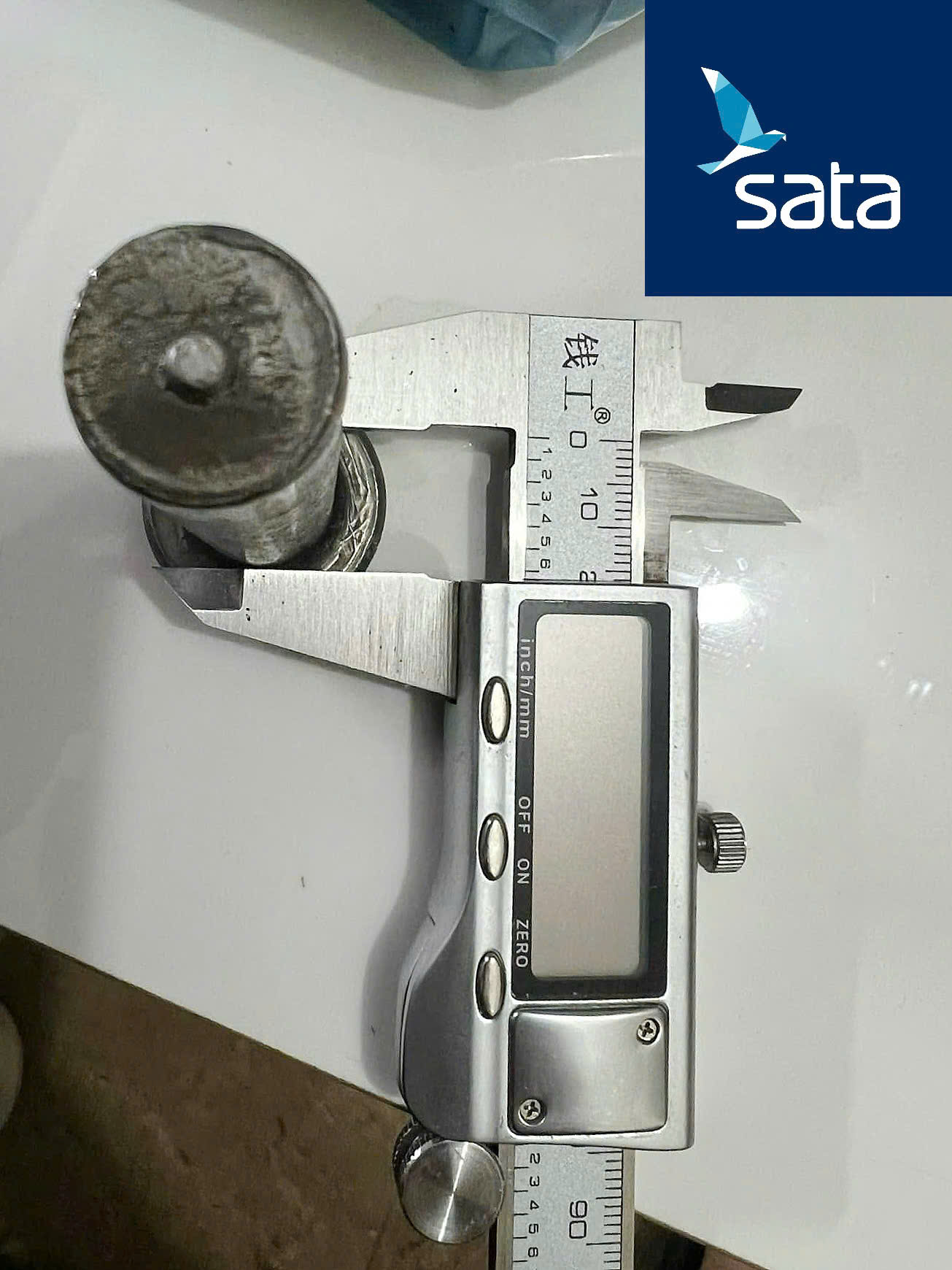

✔️ Kích Thước Đinh (Đường Kính và Chiều Dài)

• Đường kính đinh ($d$): Diện tích tiết diện ngang tỉ lệ thuận với khả năng chịu lực cắt.

• Chiều dài đinh: Đủ dài để neo chặt vào bê tông, hạn chế trượt hoặc bật ra.

Ví dụ tiêu chuẩn phổ biến:

• Đường kính đinh: Ø13, Ø16, Ø19, Ø22 mm.

• Chiều dài sau khi hàn: từ 75 mm đến 150 mm.

✔️ Cường Độ Bê Tông

• Cường độ chịu nén của bê tông (fckf_{ck}fck​) càng cao → lực liên kết giữa đinh và bê tông càng lớn.

• Nếu bê tông quá yếu, nguy cơ nứt vỡ bê tông xung quanh đinh sẽ giới hạn cường độ thực tế của đinh chống cắt.

✔️ Chất Lượng Hàn

• Đinh chống cắt thường được hàn hồ quang trực tiếp lên mặt trên của dầm thép.

• Nếu mối hàn bị lỗi (cháy xém, nứt, bọt khí…) thì cường độ đinh bị suy giảm, dễ xảy ra hiện tượng đứt gãy tại gốc hàn.

✔️ Khoảng Cách và Bố Trí Đinh

• Nếu các đinh đặt quá gần nhau, bê tông giữa các đinh dễ bị phá hoại cục bộ.

• Nếu quá xa, hiệu quả truyền lực giữa thép và bê tông giảm.

Tiêu chuẩn thường quy định khoảng cách tối thiểu:

• Cách nhau ít nhất 4 lần đường kính đinh.

• Không nhỏ hơn 100 mm.

✔️ Kiểu Phá Hoại Tiềm Ẩn

Cần xét đến 2 dạng phá hoại:

• Gãy đinh: Xảy ra khi lực cắt lớn hơn sức chịu đứt của đinh.

• Vỡ bê tông: Khi bê tông quanh đinh bị nứt, bật ra.

Tính toán đúng phải kiểm tra cả 2 dạng và lấy giá trị nhỏ hơn.

2. Phân Tích Cường Độ Đinh Chống Cắt – Đáp Ứng Yêu Cầu Chịu Lực Cao

Tại Sao Phải Phân Tích Cường Độ Đinh Chống Cắt?

Trong các kết cấu liên hợp thép – bê tông, như cầu dầm thép bản liên hợp, sàn thép liên hợp, việc phân tích đúng cường độ đinh chống cắt là cực kỳ quan trọng nhằm:

• Đảm bảo sự làm việc đồng bộ giữa thép và bê tông.

• Ngăn ngừa phá hoại trượt tại mặt tiếp xúc.

• Đáp ứng yêu cầu chịu lực cao dưới tải trọng khai thác, tải trọng động (xe cộ, máy móc) và tải trọng động đất.

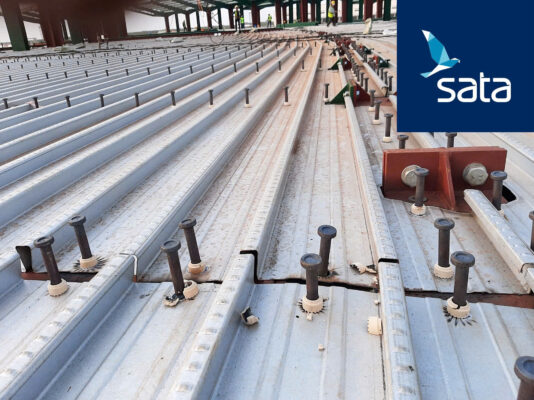

Nếu thiết kế sai hoặc chọn sai loại đinh chống cắt, sẽ dẫn đến:

• Sụt giảm khả năng chịu tải tổng thể.

• Võng lớn bất thường.

• Phá hoại cục bộ, thậm chí sập đổ kết cấu.

Các Yếu Tố Chi Phối Cường Độ Chịu Cắt Của Đinh

✔️ Vật Liệu Đinh

• Thép carbon cao cấp hoặc thép hợp kim với cường độ kéo danh định fuk≥450 MPaf_{uk} \geq 450 \, \text{MPa}fuk​≥450MPa.

• Ảnh hưởng lớn đến khả năng chịu đứt dưới tác động cắt.

✔️  Đường Kính Và Chiều Dài Đinh

• Đường kính đinh càng lớn → diện tích chịu cắt càng lớn → cường độ càng cao.

• Chiều dài đinh phải đảm bảo độ bám dính đủ sâu vào bê tông, tránh bật gốc.

✔️ Cường Độ Bê Tông

• Bê tông càng cứng chắc (fck≥30−50 MPaf_{ck} \geq 30-50 \, \text{MPa}fck​≥30−50MPa) → đinh càng khó bị bật hoặc gây nứt vỡ nền liên kết.

• Ở các dự án yêu cầu tải trọng cực lớn (như cầu giao thông nặng), bê tông thường có mác từ M400 trở lên.

✔️ Chất Lượng Hàn Và Thi Công

• Mối hàn phải đảm bảo tiêu chuẩn (như theo AWS D1.1 hoặc TCVN 12618:2019).

• Kiểm tra không phá hủy (NDT) sau hàn như siêu âm (UT) hoặc chụp X-quang để đảm bảo không có rỗ khí, nứt ngầm.

Phân Tích Cơ Chế Phá Hoại Đinh Chống Cắt

Trong thực tế, đinh chống cắt có thể phá hoại theo 3 dạng chính:

Để đáp ứng yêu cầu chịu lực cao, cả ba dạng phá hoại này phải được kiểm tra và phòng tránh ngay từ bước thiết kế và thi công.

3. Tiêu Chuẩn Quốc Tế Về Cường Độ Đinh Chống Cắt

Tổng Quan

Đinh chống cắt (shear connector studs) đóng vai trò then chốt trong kết cấu liên hợp thép – bê tông, giúp liên kết hai vật liệu làm việc như một khối đồng nhất.

Để đảm bảo an toàn và hiệu quả thi công, nhiều tiêu chuẩn quốc tế đã đưa ra các yêu cầu nghiêm ngặt đối với:

• Cường độ vật liệu.

• Kích thước hình học.

• Phương pháp kiểm tra chất lượng.

• Cách xác định sức chịu lực tính toán.

Việc tuân thủ đúng tiêu chuẩn không chỉ giúp kết cấu đạt độ bền cao mà còn tối ưu chi phí và kéo dài tuổi thọ công trình.

Các Tiêu Chuẩn Quốc Tế Phổ Biến

Các Yêu Cầu Kỹ Thuật Chính Trong Tiêu Chuẩn

» Về Vật Liệu

• Thép chế tạo đinh chống cắt phải có:

  • Giới hạn bền kéo tối thiểu: 450 – 650 MPa (tùy tiêu chuẩn).

  • Độ giãn dài tối thiểu: 15% – 20%.

• Thép được kiểm tra cơ lý theo ASTM A108 (Mỹ) hoặc ISO 13918 (Quốc tế).

» Về Hình Học

• Đường kính đinh phổ biến: Ø13, Ø16, Ø19, Ø22, Ø25 mm.

• Chiều dài tối thiểu: thường từ 4 – 5 lần đường kính đinh (sau hàn).

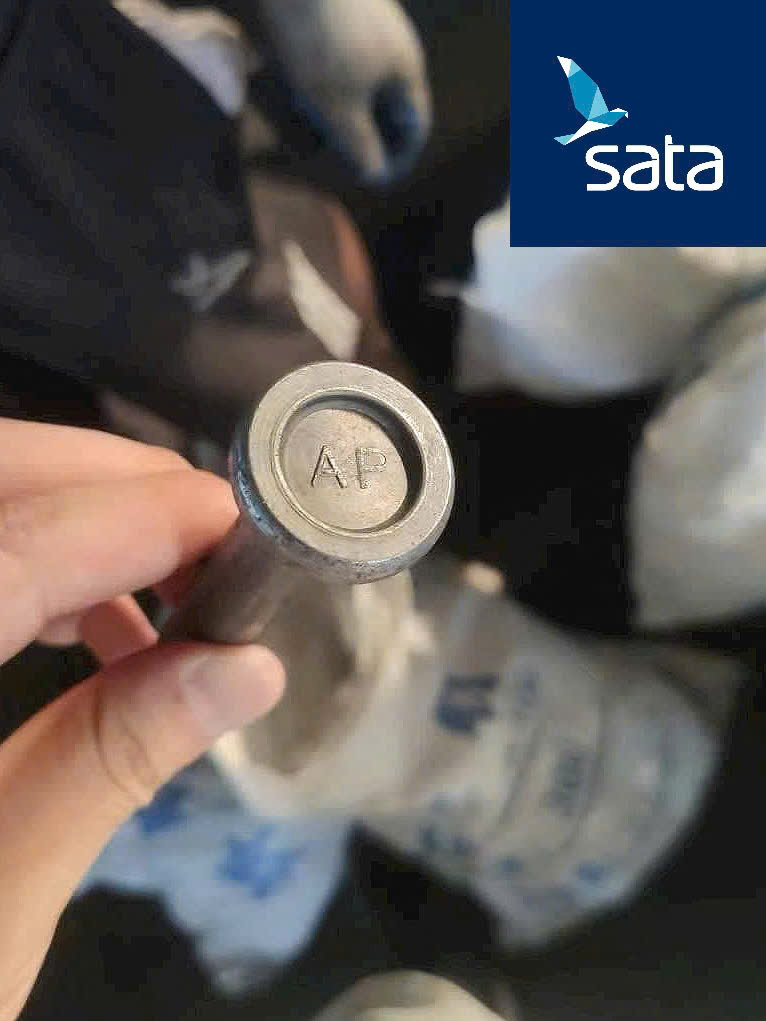

• Phần mũ đinh: yêu cầu có hình bán cầu, giúp phân phối lực đều khi tải trọng truyền vào.

» Về Hàn Đinh

Theo AWS D1.1:

• Hàn hồ quang bằng súng hàn tự động.

• Mỗi mối hàn đinh phải:

  • Bám dính chắc chắn.

  • Không có rỗ khí lớn, vết nứt, hoặc hàn không ngấu.

• Sau khi hàn, đinh phải được kiểm tra bằng phương pháp:

  • Kiểm tra uốn nguội (Bend Test): Bẻ đinh 15° mà không bị nứt gãy.

  • Kiểm tra siêu âm (UT) đối với đinh trên dầm chịu tải lớn

4. So Sánh Cường Độ Đinh Chống Cắt D22, D25 Và D19 – Lựa Chọn Phù Hợp Cho Mỗi Công Trình

Tiêu chí	D19	D22	D25
1. Thông số cơ bản
Đường kính danh định (mm)	19	22	25
Diện tích mặt cắt (mm²)	283.53	380.13	490.87
Chiều cao tiêu chuẩn (mm)	100-150 (h/d ≥ 4)	100-150 (h/d ≥ 4)	125-200 (h/d ≥ 4)
Tỷ lệ chiều cao/đường kính (h/d)	≥ 4	≥ 4	≥ 4
2. Vật liệu
Cường độ chịu kéo ((f_u), MPa)	≥ 450	≥ 450	≥ 450
Giới hạn chảy ((f_y), MPa)	≥ 350	≥ 350	≥ 350
Tiêu chuẩn vật liệu	ISO 13918, ASTM A108	ISO 13918, ASTM A108	ISO 13918, ASTM A108
3. Ứng dụng công trình
Loại công trình phù hợp	Nhà thấp tầng, nhà xưởng, nhà dân dụng	Nhà cao tầng, trung tâm thương mại, văn phòng	Cầu, nhà siêu cao tầng, công trình công nghiệp nặng
Tải trọng thiết kế (lực cắt)	Thấp (< 500 kN)	Trung bình (500-1,500 kN)	Cao (> 1,500 kN) hoặc tải động
Độ dày sàn bê tông (mm)	100-120	120-150	> 150
Ví dụ ứng dụng	Dầm liên hợp nhà xưởng nhỏ	Dầm chính nhà 10-20 tầng	Dầm cầu, cột composite nhà >50 tầng
4. Chi phí và thi công
Chi phí tương đối	Thấp	Trung bình	Cao
Yêu cầu thiết bị hàn	Máy hàn thông dụng	Máy hàn công suất trung bình	Máy hàn công suất cao
Độ khó thi công	Dễ	Trung bình	Khó

5. Ứng Dụng Thực Tiễn Của Đinh Chống Cắt Cường Độ Cao Trong Kết Cấu Thép Liên Hợp

⭐ Vai Trò Của Đinh Chống Cắt Trong Kết Cấu Thép Liên Hợp ⭐

Trong các kết cấu liên hợp thép – bê tông, đinh chống cắt (shear connector) có nhiệm vụ:

• Liên kết chắc chắn bản thép (thường là bản cánh trên của dầm thép) với bản bê tông.

• Truyền lực cắt giữa hai vật liệu có tính chất cơ học khác nhau.

• Tăng độ cứng, giảm độ võng, giúp kết cấu hoạt động như một thể thống nhất.

• Nâng cao khả năng chịu tải, tiết kiệm vật liệu và giảm chi phí thi công.

Khi sử dụng đinh chống cắt cường độ cao, hiệu quả chịu lực và độ bền của công trình được tối ưu hóa vượt trội.

⭐ Các Ứng Dụng Thực Tiễn Tiêu Biểu⭐

Cầu Giao Thông

Mô tả ứng dụng:

• Các cầu liên hợp thép – bê tông sử dụng đinh chống cắt để liên kết dầm thép chính với bản mặt cầu bê tông.

• Đinh cường độ cao đảm bảo khả năng chịu tải trọng nặng như xe container, xe tải trọng lớn.

Ví dụ thực tế:

• Cầu Cát Lái (TP.HCM): sử dụng đinh chống cắt hàn hồ quang theo tiêu chuẩn AWS D1.5.

• Cầu Nhật Tân (Hà Nội): dầm hộp liên hợp thép – bê tông, yêu cầu đinh chống cắt có cường độ chịu lực cao vượt trội.

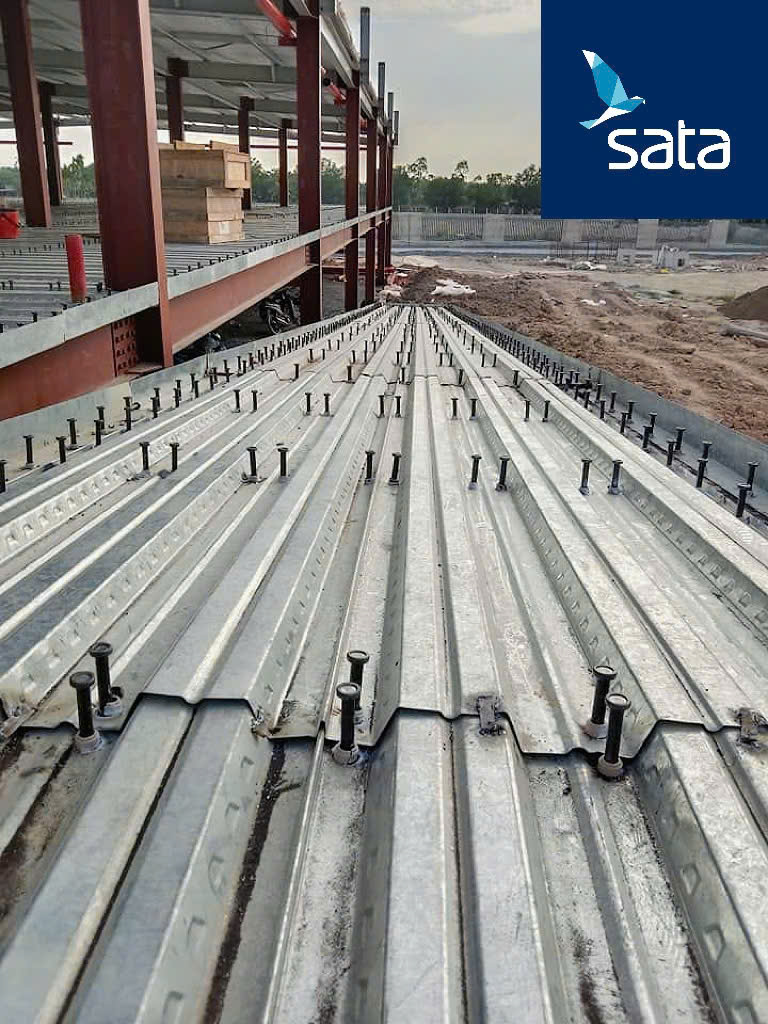

Nhà Cao Tầng

Mô tả ứng dụng:

• Trong nhà cao tầng, dầm thép liên hợp với sàn bê tông đúc tại chỗ hoặc sàn Deck.

• Đinh chống cắt giúp truyền lực giữa dầm và sàn, chống trượt giữa hai lớp vật liệu.

Lợi ích:

• Tăng khả năng chịu tải ngang.

• Giảm kích thước tiết diện dầm, tối ưu hóa không gian sử dụng.

Ví dụ thực tế:

• Bitexco Financial Tower (TP.HCM): hệ dầm sàn liên hợp sử dụng hàng vạn đinh chống cắt tiêu chuẩn ASTM A108.

Công Trình Công Nghiệp

Mô tả ứng dụng:

• Xưởng sản xuất, nhà kho, bãi đỗ xe nhiều tầng ứng dụng kết cấu thép liên hợp để chịu tải trọng lớn với nhịp dầm dài.

Vai trò của đinh chống cắt:

• Chống hiện tượng trượt giữa dầm thép và sàn bê tông dưới tải trọng động như xe nâng, xe tải ra vào liên tục.

Ví dụ thực tế:

• Nhà máy Samsung Bắc Ninh: hệ sàn liên hợp có bố trí đinh chống cắt theo modul tiêu chuẩn.

Cải Tạo, Gia Cố Công Trình

Mô tả ứng dụng:

• Khi nâng cấp cầu cũ hoặc công trình cũ, đinh chống cắt được sử dụng để bổ sung khả năng liên kết, cho phép tăng tải trọng khai thác.

Lợi ích:

• Tiết kiệm chi phí thay thế hoàn toàn.

• Giảm thời gian gián đoạn vận hành.

Ví dụ thực tế:

• Cải tạo cầu Long Biên (Hà Nội): ứng dụng đinh chống cắt cường độ cao để gia cố dầm thép và bản mặt cầu.

6. Lỗi Thường Gặp Ảnh Hưởng Đến Cường Độ Đinh Chống Cắt Và Cách Khắc Phục

Đinh chống cắt là thành phần vô cùng quan trọng trong kết cấu liên hợp thép – bê tông. Nếu chất lượng đinh hoặc thi công sai sót, sẽ giảm nghiêm trọng khả năng chịu tải, tiềm ẩn rủi ro mất an toàn công trình. Dưới đây là các lỗi thường gặp và giải pháp khắc phục hiệu quả.

   Lỗi Trong Gia Công Sản Xuất

Lỗi	Tác động	Cách khắc phục
Vật liệu không đạt tiêu chuẩn (cường độ thấp, thành phần hóa học sai lệch)	Đinh dễ gãy hoặc bị kéo đứt dưới tải trọng lớn	Chỉ sử dụng thép đạt tiêu chuẩn ISO 13918, ASTM A108; yêu cầu chứng chỉ CQ/CO rõ ràng
Sai lệch kích thước (đường kính, chiều cao đinh không đúng)	Mất cân đối khả năng truyền lực, giảm liên kết dầm-sàn	Kiểm tra kỹ thông số đinh trước thi công; chọn nhà sản xuất uy tín
Khuyết tật bề mặt (nứt, rỗ, ăn mòn)	Giảm khả năng chịu lực và tuổi thọ đinh	Sàng lọc, loại bỏ đinh lỗi trước khi lắp đặt

   Lỗi Trong Quá Trình Hàn Đinh

Lỗi	Tác động	Cách khắc phục
Hàn thiếu ngấu (không đủ độ thâm nhập vào bản thép)	Kết nối yếu, dễ bung ra dưới tải	Sử dụng máy hàn đạt chuẩn, kiểm tra dòng điện và thời gian hàn đúng kỹ thuật
Hàn cháy mép đinh (nóng chảy quá mức)	Làm giảm cường độ vật liệu đinh	Điều chỉnh thông số máy hàn (dòng hàn, áp lực hàn) phù hợp với đường kính đinh
Đinh bị nghiêng, lệch trục	Mất hiệu quả truyền lực cắt	Sử dụng đồ gá hàn đinh, kiểm tra và căn chỉnh kỹ lưỡng trước hàn
Mặt tiếp xúc không sạch (dầu mỡ, gỉ sét trên bản thép)	Ảnh hưởng đến chất lượng mối hàn	Làm sạch bề mặt bản thép trước hàn bằng bàn chải sắt hoặc máy mài

7. Mẹo Lựa Chọn Đinh Chống Cắt Dựa Trên Cường Độ Và Ứng Dụng Thực Tế

Việc chọn đinh chống cắt phù hợp là rất quan trọng để đảm bảo độ bền và khả năng chịu tải của công trình. Dưới đây là một số mẹo giúp bạn lựa chọn đinh chính xác.

✔ Xác Định Cường Độ Của Đinh

• Cường độ chịu kéo (fu): Đảm bảo đinh có cường độ ≥ 450 MPa, giúp đinh chịu lực tốt.

• Giới hạn chảy (fy): Chọn đinh có fy ≥ 350 MPa để tránh biến dạng khi chịu tải trọng lớn.

✔ Phù Hợp Với Loại Công Trình

• Nhà thấp tầng, xưởng, dân dụng: Sử dụng đinh D19 hoặc D22, tiết kiệm chi phí và đủ khả năng chịu lực.

• Nhà cao tầng, thương mại: Chọn đinh D22 hoặc D25 cho khả năng chịu tải trung bình đến cao.

• Cầu, công nghiệp nặng: Đinh D25 hoặc cao hơn, chịu tải động và lực lớn.

✔ Đánh Giá Tải Trọng Và Kích Thước Sàn Bê Tông

• Tải trọng thấp (<500 kN): D19 hoặc D22.

• Tải trọng cao (>1,500 kN): D25 hoặc lớn hơn.

• Độ dày sàn bê tông: Đối với sàn dày, chọn đinh D25 để tăng cường độ bền.

✔ Chi Phí Và Thi Công

• Chi phí thấp: Chọn đinh D19 cho công trình nhỏ, dễ thi công.

• Chi phí cao: Đinh D22 hoặc D25 phù hợp với công trình yêu cầu độ bền cao hơn.

Việc lựa chọn đinh chống cắt phù hợp không chỉ dựa trên cường độ vật liệu mà còn phải tính đến tải trọng thiết kế, đặc điểm công trình và chi phí thi công.
Bằng cách cân nhắc các yếu tố trên, bạn sẽ có thể lựa chọn đinh chống cắt tối ưu cho công trình của mình, đảm bảo độ bền và tính an toàn trong suốt quá trình sử dụng.
