TÔN KLIPLOCK 406

1.TÔN CLIPLOCK

Tôn Cliplock là dòng tôn lợp mái cao cấp được thiết kế với hệ thống khóa âm dương thông minh, cho phép các tấm tôn liên kết chặt chẽ với nhau mà không cần sử dụng vít bắn xuyên bề mặt. Nhờ cơ chế liên kết đặc biệt này, mái tôn đạt độ kín khít cao, hạn chế tối đa tình trạng thấm dột và nâng cao tuổi thọ công trình.

Tôn Cliplock là dòng tôn lợp mái cao cấp, được sản xuất từ thép mạ kẽm hoặc thép mạ hợp kim nhôm kẽm (Al-Zn) theo tiêu chuẩn quốc tế, nổi bật với độ bền vượt trội và khả năng chống ăn mòn hiệu quả trong nhiều điều kiện môi trường khác nhau.

Với thiết kế hiện đại và độ bền vượt trội, tôn Cliplock được ứng dụng rộng rãi trong:

• Nhà xưởng, nhà thép tiền chế
• Nhà kho, nhà công nghiệp
• Trung tâm thương mại, showroom
• Các công trình quy mô lớn yêu cầu độ bền cao

Cấu tạo sản phẩm

Tôn Cliplock được cấu thành từ nhiều yếu tố kỹ thuật giúp tối ưu khả năng chịu lực và chống thấm:

Vật liệu nền

• Thép mạ nhôm kẽm (Al-Zn) hoặc mạ kẽm (GI)
• Có thể phủ thêm lớp sơn màu giúp tăng độ bền và tính thẩm mỹ

Thiết kế sóng tôn

• Sóng cao, dạng sóng lớn có gân tăng cứng
• Giúp tăng khả năng chịu lực, chống biến dạng khi có gió lớn hoặc va đập

Hệ thống khóa liên kết

• Sử dụng cơ chế khóa âm dương (cliplock)
• Các mép tôn được thiết kế để gài chặt vào nhau, không cần vít xuyên mái

Lớp bảo vệ bề mặt

• Lớp mạ và lớp sơn giúp chống gỉ sét, chống ăn mòn
• Tăng tuổi thọ mái tôn trong môi trường khắc nghiệt

Nguyên lý hoạt động của tôn cliplock

Tôn Cliplock thường được sản xuất từ thép mạ hợp kim nhôm kẽm hoặc thép mạ kẽm với lớp phủ màu bảo vệ, giúp tăng độ bền và khả năng chống ăn mòn. Hình dáng sóng tôn có thiết kế đặc biệt với các đường gân tăng cứng, giúp tấm lợp chịu được sức gió mạnh và lực va đập tốt hơn. Sản phẩm sử dụng hệ thống khóa liên kết bằng các mối nối âm dương.

Tôn Cliplock hoạt động dựa trên cơ chế liên kết cơ học không xuyên thủng:

• Các tấm tôn được lắp đặt bằng cách gài mép vào nhau thông qua hệ khóa âm dương
• Sử dụng ke (clip) chuyên dụng để cố định tôn vào xà gồ
• Khi lắp hoàn chỉnh, mái tạo thành một hệ liên kết kín khít và đồng nhất

Các tấm tôn được lắp đặt với nhau bằng cách khớp các mép gài vào nhau, tạo thành một hệ thống liên kết vững chắc mà không cần dùng đến vít hoặc ốc. Hệ thống này giúp phân phối đều tải trọng và chống rò rỉ nước, đặc biệt phù hợp cho các khu vực có mưa nhiều.

Ưu điểm của nguyên lý này:

• Không tạo lỗ thủng trên bề mặt tôn → chống dột tuyệt đối
• Phân bổ tải trọng đều trên toàn bộ mái
• Giảm giãn nở nhiệt, hạn chế cong vênh
• Tăng độ bền và tuổi thọ công trình

Thông số kỷ thuật

Tôn Cliplock là dòng tôn lợp mái cao cấp được sản xuất từ thép mạ kẽm hoặc thép mạ hợp kim nhôm kẽm (Al-Zn) theo các tiêu chuẩn quốc tế. Bề mặt tôn thường được phủ lớp sơn bảo vệ bền màu, giúp tăng khả năng chống ăn mòn, nâng cao tuổi thọ và giữ được tính thẩm mỹ cho mái lợp trong thời gian dài.

Dưới đây là bảng thông số kỹ thuật của tôn Kliplock:

Thông Số Kỹ Thuật	Chi Tiết
Độ Dày (Tấm)	0,35mm, 0,40mm, 0,45mm, 0,50mm, 0,60mm
Chiều Rộng Hữu Dụng	750mm – 1000mm
Chiều Cao Sóng	Khoảng 40mm – 50mm
Chiều Dài	Cắt theo yêu cầu (từ 2m đến 12m hoặc dài hơn)
Vật Liệu	Thép mạ kẽm, thép mạ nhôm kẽm (AZ150, AZ100)
Lớp Mạ	100g/m² – 150g/m²
Lớp Phủ Sơn	Polyester, PVDF, SMP, Acrylic, vv
Khả Năng Chống Chịu	Chống dột nước, chống ăn mòn, chịu lực tốt
Ứng Dụng	Lợp mái nhà xưởng, kho bãi, công trình công nghiệp, thương mại

2.ƯU ĐIỂM CỦA TÔN CLIPLOCK

Tôn cliplock có nhiều ưu điểm nổi bật như khả năng chống thấm nước hiệu quả, độ bền cao và khả năng chịu gió tốt. Ngoài ra, thiết kế không dùng vít giúp giảm nguy cơ rò rỉ nước và tăng tính thẩm mỹ cho mái. Đây là lý do loại tôn này thường được sử dụng trong các công trình công nghiệp và nhà xưởng lớn.

• Độ bền cao: Tuổi thọ của mái tôn cliplock có thể lên đến hàng chục năm.
• Chống rò rỉ: Khắc phục hoàn toàn nhược điểm dột tại vị trí bắt vít của các loại tôn truyền thống.
• Thẩm mỹ: Tôn cliplock tạo nên vẻ đẹp hiện đại, sang trọng cho công trình.
• Tiết kiệm chi phí: Do không cần sử dụng nhiều phụ kiện và dễ dàng thi công nên tôn cliplock giúp tiết kiệm chi phí.
• An toàn: Không có các vật nhọn như vít, đảm bảo an toàn cho người thi công và sử dụng.

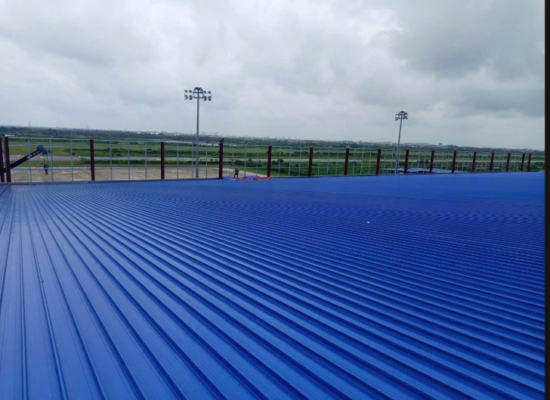

3.ỨNG DỤNG CỦA TÔN CLIPLOCK

Hiện nay, Tôn cliplock được ứng dụng rộng rãi trong các công trình như nhà xưởng, nhà kho, trung tâm thương mại, nhà tiền chế và các công trình công nghiệp. Nhờ khả năng chịu lực tốt và độ bền cao, tôn cliplock là lựa chọn phổ biến cho các dự án yêu cầu hệ mái lớn và độ an toàn cao.

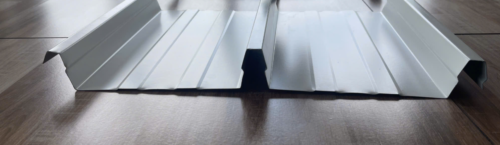

Tôn Cliplock có thiết kế đặc trưng với 4 sóng chính, chiều cao sóng khoảng 41mm. Cấu trúc sóng cao giúp tăng khả năng thoát nước nhanh khi trời mưa, hạn chế tình trạng đọng nước hoặc tràn nước trên bề mặt mái, từ đó đảm bảo độ kín khít và an toàn cho công trình.

Dưới đây là ứng dụng tôn cliplock cho các công trình

• Nhà xưởng: Tôn cliplock được sử dụng rộng rãi cho các công trình nhà xưởng, nhà kho, nhà tiền chế.
• Nhà ở: Tôn cliplock cũng được sử dụng cho các công trình nhà ở, đặc biệt là các ngôi nhà có diện tích mái lớn.
• Các công trình công cộng: Tôn cliplock được sử dụng cho các công trình công cộng như nhà ga, sân bay, nhà thi đấu…

Thông tin sản phẩm

Tôn Cliplock được cán biên dạng từ thép cường độ cao, thường đạt mức G500 – G550 MPa nhằm đảm bảo độ chắc chắn và khả năng liên kết tốt với hệ thống đai kẹp cố định. Nhờ sử dụng vật liệu có độ bền cao, tôn Cliplock giúp mái lợp ổn định, hạn chế biến dạng khi chịu tác động của gió lớn hoặc thời tiết khắc nghiệt.

– Thép nền ZINCALUME, Clean COLORBOND
– Chiều dày thép nền Standard: 0.40mm; 0.48mm; 0.60mm
– None Standard: 0.42mm
– Chiều dày sau mạ Standard: 0.45mm; 0.53mm; 0.65mm
– None Standard : 0.47mm
– Chiều rộng hiệu dụng 406mm
– Chiều cao song tôn 41mm
– Chiều dài Phụ thuộc theo yêu cầu của khách hàng
– Dung sai Chiều dài : +0mm, -15mm
– Chiều rộng hữu dụng +4mm, -4mm
– Trọng lượng lớp mạ 150g/m2
– Giới hạn chảy 550Mpa
– Thép ZINCALUME đáp ứng tiêu chuẩn Úc AS1397-G550-AZ150

Lưu Ý:

• Ghi chú: Về ứng dụng tấm lớn KLIP-LOK cho mái.
• Trong trường hợp sửa dụng tấm KLIP-LOK dùng cho vách nên sử dụng loại có độ dày 0.53mm trở nên hoặc gặp tư vấn BlueScope Buildings gần nhất.
• Tôn cliplock 406, rất chắc chắn, bền với chiều dài thay đổi dễ dàng, thích hợp cho việc lợp mái và vách.

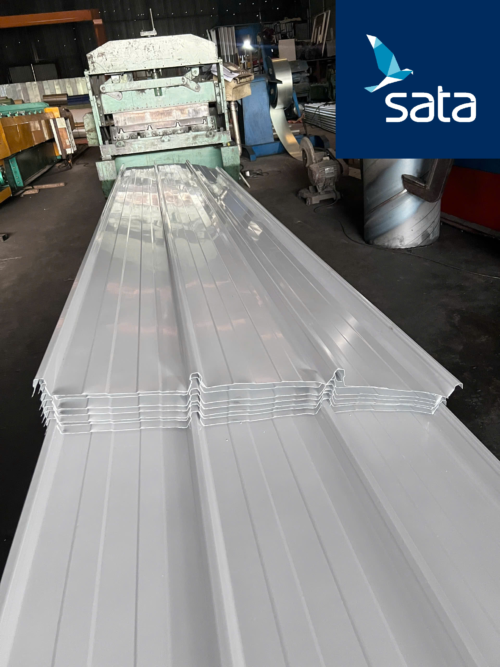

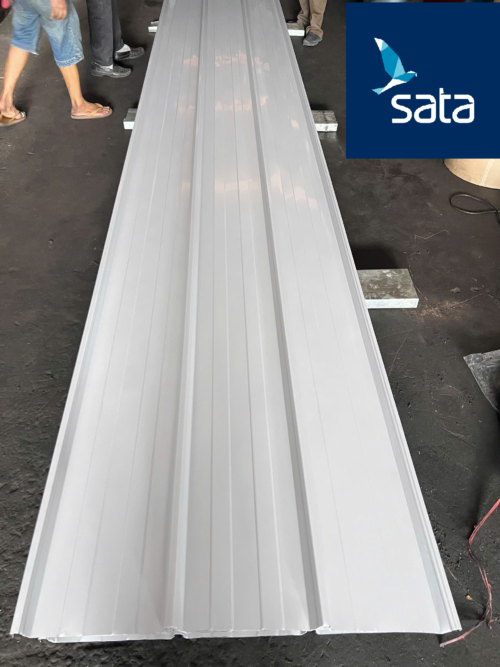

Tôn cliplock 406, có khổ hữu dụng 406mm, chiều cao song 41mm. Sản phẩm được cán từ thép ZINCALUME G550 và thép mạ màu Clean COLORBOND.

4.BÁO GIÁ TÔN CLIPLOCK MỚI NHẤT

Báo Giá Tôn Cliplock

• Độ dày: từ 0.30mm – 0.50mm
• Loại tôn: tôn mạ nhôm kẽm hoặc tôn mạ màu
• Giá tôn Cliplock dao động từ 70.000 VNĐ/m – 125.000 VNĐ/m (tùy độ dày, thương hiệu và số lượng đặt hàng)

Loại Tôn Cliplock	Độ Dày (mm)	Đơn Giá (VNĐ/m)
Tôn Cliplock mạ màu	0,35	70.000
Tôn Cliplock mạ màu	0,40	87.000
Tôn Cliplock mạ màu	0,45	102.000
Tôn Cliplock mạ màu	0,50	110.000
Tôn Cliplock mạ màu	0,56	125.000
Tôn Cliplock mạ kẽm	0,30	68.000
Tôn Cliplock mạ kẽm	0,35	73.000
Tôn Cliplock mạ kẽm	0,40	85.000
Tôn Cliplock mạ kẽm	0,45	97.000
Tôn Cliplock mạ kẽm	0,50	106.000

Báo Giá Tôn Cliplock 406

• Độ dày: từ 0.40mm – 0.50mm
• Trọng lượng: từ 3.45 kg/m – 4.75kg/m
• Giá tôn Cliplock 406 dao động từ 85.000 VNĐ/m – 122.000 VNĐ/m

Độ Dày (mm)	Trọng Lượng (kg/m)	Đơn Giá (VNĐ/m)
0,40	3.45	85.000
0,45	3.85	98.000
0,50	4.30	110.000
0,55	4.75	122.000

Báo Giá Tôn Cliplock 940

• Độ dày: từ 0.40mm – 0.50mm
• Trọng lượng: từ 3.00 kg/m – 4.25 kg/m
• Giá tôn Cliplock 940 dao động từ 88.000 VNĐ/m – 124.000 VNĐ/m

Độ Dày (mm)	Trọng Lượng (kg/m)	Đơn Giá (VNĐ/m)
0,40	3.00	88.000
0,45	3.40	98.000
0,50	3.80	112.000
0,55	4.25	124.000

Ghi chú:

• Giá trên là mức tham khảo và có thể thay đổi tùy theo nhà cung cấp và khu vực.
• Đơn giá chưa bao gồm VAT và phí vận chuyển.

5.ĐẶC ĐIỂM VÀ LỢI ÍCH TÔN CLIPLOCK

Tôn cliplock được cài lên trên đai kẹp cố định một cách an toàn, vì thế sự kết hợp vít sẽ bị che dấu khi đi lợp và như vậy thiết kế kiến trúc cũng được thể hiện dễ dàng trong các công trình. Hệ thống mái có khả năng chống rò rỉ và thoát nước, tôn cliplock là giải pháp trọng lượng nhẹ nhưng lại bảo vệ chống dột tuyệt đối.

Tôn cliplock 406 có gờ song theo chiều dài và song dương cao để nước mưa thoát nhanh. Vì thế tôn cliplock 406 là lựa chọn phù hợp choi những khu vực có lượng mưa cao. Tính năng chịu được mọi điều kiện thời tiết

TÔN CLIPLOCK nổi bật về độ bền cao, trọng lượng nhẹ và có khả năng chịu gió lốc cao.

• Tôn cliplock 406  Làm từ vật liệu có độ bền cao, chống ăn mòn thủng, phai màu và bám bẩn vùng nhiệt đới
• Lắp đặt đơn giản, chi phí thi công tôn cliplock 406 dài và thẳng có thể thi công một cách đươn giản và nhanh chóng

Chất lượng được kiểm chứng

Khoản cách đòn tay tối đa được đề nghị dựa trên các thí nghiệm theo tiêu chuẩn AS 1562 – 1992 “Design and installation of sheet roof and wall cladding Part 1:Metal” và tiêu chuẩn AS 4040.1 – 1992 “ Method of testing sheet roof and wall cladding. Method : Resistance to concentrated loads”

Khi sử dụng tôn cliplock kết hợp với vật liệu cách nhiệt như tấm sợi thủy tinh, khoảng cách tối đa của xà đỡ không nên vượt quá 2300mm.Bảng khoảng cách xà gồ trên dùng cho mục đích tham khảo.

CHIỀU DÀY SAU MẠ (mm) LOẠI NHỊP TRẠNG THÁI GiỚI HẠN NHỊP

Các thí nghiệm được thực hiện phù hợp với AS 1562.1 – 1992 “Design and installation of sheet roof and wall cladding” và AS 4040.1 – 1992 “Resistance to wind pressure for non-cyclonic regions”.Khả năng chịu tải trọng gió của TÔN KLIPLOCK được thể hiện trong bảng với giá trị áp lực được cho theo trạng thái giới hạn về độ võng và về cường độ.

Trạng thái giới hạn về độ võng được xác định ứng với võng giới hạn: (nhịp/120)+(P/30) với P là bước đinh vít tối đa.Trạng thái giới hạn về cường độ được xác định dựa vào các thí nghiệm cho đến khi tôn bị xé rách.Giá trị áp lực cho trong bảng có thể được áp dụng khi tôn được gắn vào đòn tay có độ dày >=1mm. Khả năng chịu tải tính toán cảu tôn có thể được lấy theo bảng với hệ số an toàn f=0.9

Hướng dẩn lắt đặt

Chuẩn bị

• Kiểm tra độ bằng phẳng, độ dốc và nhịp hẫng từ xà gồ ra đến mép TÔN KLIPLOCK.
• Lưu ý khi nhấc tấm tôn lên, hướng sóng âm của tấm tôn hướng về phía mép của tòa nhà nơi bắt đầu lợp tấm tôn đầu tiên.
• Kiểm tra nhịp hẫng từ xà gồ (nơi bắt đai kẹp TÔN KLIPLOCK) tới đỉnh mái không nhỏ hơn 50mm và đảm bảo tấm tôn chờm vào máng xối khoảng 50mm.
• Lắp đặt đai kẹp đầu tiên.Xác định vị trí của tấm tôn đầu tiên
• Lắp đai kẹp đầu tiên lên xà gồ gắn với máng xối nhất, chú ý đặt đai kẹp theo đúng hướng quy định.Dùng dây canh thẳng để lắp hàng đai kẹp đầu tiên vào xà gồ.

Lắp tấm tôn đầu tiên

• Lắp tấm tôn đầu tiên lên đai kẹp TÔN KLIPLOCK đã lắp.
•  Đặt tấm tôn sao cho mép của tấm tôn (phía sát với máng xối) chờm vào máng xối khoản 50mm.Thật chú ý sao cho mép của tất cả các tấm tôn nằm trên một đường thẳng.
• Nếu phần gờ của tấm tôn trùng đúng vào phần lắp đai kẹp thì phải dùng búa cao su đập cho thẳng.Dùng chân đạp tấm tôn cho khớp vào đai kẹp.

Lắp đai kẹp và tấm tôn tiếp theo

• Lắp hàng đai kẹp cho tấm tôn tiếp theo.
•  Đưa cạnh ngắn của đai kẹp vào đúng vị trí sóng dương của tấm tôn đầu tiên.Xoay đai KL65 để cho ngạnh khía trên thân đai KL65 ngàm đúng vào cạnh mép dưới của sóng dương.
• Đặt tấm TÔN KLIPLOCK tiếp theo lên đai kẹp khớp vào sóng dương của tấm tôn trước.Phải đặc biệt lưu ý sao cho tấm lợp được khóa chặt vào nhau.Dùng búa cao su thay cho chân dẫm khi
• Lắp tôn cliplock cho tường .Cần thiết phải kiểm tra sự thẳng hàng của tấm tôn mỗi khi lợp xong 10 tấm.

Lắp tấm tôn cuối cùng

Nếu khoảng cách giữa tấm tôn cuối cùng và tường nhỏ hơn chiều rộng của một nữa tấm tôn thì gắn chặt cạnh của tấm tôn này xuống xà gồ bằng đai kẹp Tôn cliplock đã được cắt đi một nửa.Dùng tấm óp góc để che khoảng cách giữa mép của tấm tôn và tường.Cách lắp tôn vách cách thức lắp tôn vách cũng giống như cách lắp tôn mái như trên. Để tránh bị trượt xuống, cần phải bắt vít phần mép trên của tấm tôn (được che bởi diềm mái) vào xà gồ.

6.MỘT SỐ CÔNG TRÌNH SỬ DỤNG TÔN KLIPLOCK TRONG CÔNG TRÌNH XÂY DỰNG

Dưới đây là một số công trình tiêu biểu ở miền Nam Việt Nam sử dụng tôn Kliplock:

1. Khu Công Nghiệp Long Hậu, Long An

• Chi tiết: Đây là một trong những khu công nghiệp lớn ở miền Nam, nơi nhiều nhà xưởng, kho bãi đã sử dụng tôn Kliplock để đảm bảo tính bền vững và khả năng chống dột trong môi trường công nghiệp.

2. Nhà Máy Sản Xuất Thép Hòa Phát, Bình Dương

• Chi tiết: Là một trong những nhà máy sản xuất thép lớn nhất ở miền Nam, nhà máy này sử dụng tôn Kliplock cho hệ thống mái và vách ngăn, đảm bảo khả năng chịu tải và chống ăn mòn trong môi trường sản xuất thép.

3. Trung Tâm Thương Mại AEON Mall, Bình Tân, TP. Hồ Chí Minh

• Chi tiết: AEON Mall là một trong những trung tâm thương mại hiện đại nhất tại TP. Hồ Chí Minh.

4. Nhà Máy Sản Xuất Vinamilk, Củ Chi, TP. Hồ Chí Minh

• Chi tiết: Nhà máy Vinamilk tại Củ Chi sử dụng tôn Kliplock cho hệ thống mái nhằm đảm bảo vệ sinh, an toàn thực phẩm, cũng như bảo vệ thiết bị sản xuất khỏi ảnh hưởng của thời tiết.

5. Khu Công Nghệ Cao Sài Gòn (SHTP), TP. Hồ Chí Minh

• Chi tiết: Nhiều nhà xưởng và trung tâm nghiên cứu trong khu công nghệ cao này đã áp dụng tôn Kliplock cho các công trình xây dựng, tận dụng tối đa khả năng chịu tải, chống thấm và chống ăn mòn.

6. Cảng Quốc Tế Long An

• Chi tiết: Các khu vực kho bãi và nhà xưởng tại cảng quốc tế này sử dụng tôn Kliplock để chịu được môi trường biển khắc nghiệt, với hơi muối và độ ẩm cao.

7. Nhà Máy Dệt May Việt Tiến, TP. Hồ Chí Minh

• Chi tiết: Nhà máy này lựa chọn tôn Kliplock cho hệ thống mái để đảm bảo độ bền, đồng thời chống lại sự ăn mòn và nhiệt độ cao từ máy móc trong quá trình sản xuất.

7.SẮT THÉP SATA – LÀ ĐƠN VỊ CUNG CẤP TÔN CLIPLOCK UY TÍN, CHẤT LƯỢNG TẠI TP.HCM

Chính vì thế, quý khách hàng cần lưu ý và cẩn trọng trong việc lựa chọn nơi cung cấp uy tín.Thật may mắn nếu bạn lựa chọn đơn vị sắt thép SATA là địa điểm cung cấp sản phẩm tôn thép cho chính công trình bạn.

• Sản phẩm Tôn Cliplock chính hãng, cam kết theo tiêu chuẩn quốc tế.
• Dịch vụ tư vấn, hỗ trợ từ nhân viên nhiệt tình. Hệ thống chăm sóc khách hàng tận tâm và nhiệt huyết.
• Nếu trong quá trình vận chuyển có sai sót về số lượng mà lỗi thuộc về đơn vị.

Đại lý sắt thép Sata luôn có chiết khấu và ưu đãi hấp dẫn đối với quý khách hàng là công ty và nhà thầu xây dựng.
